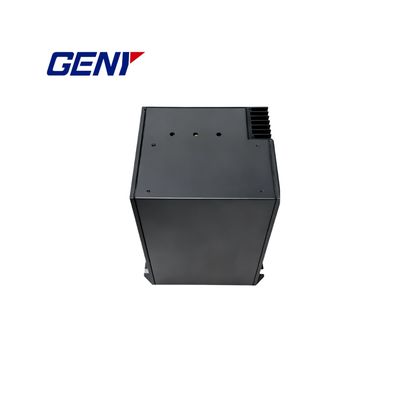

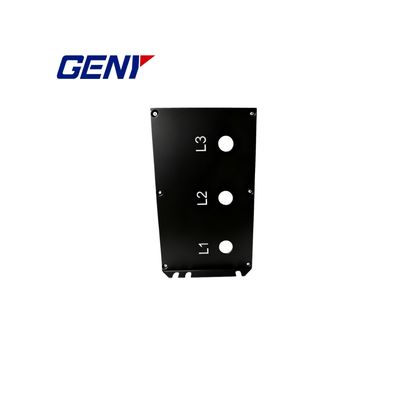

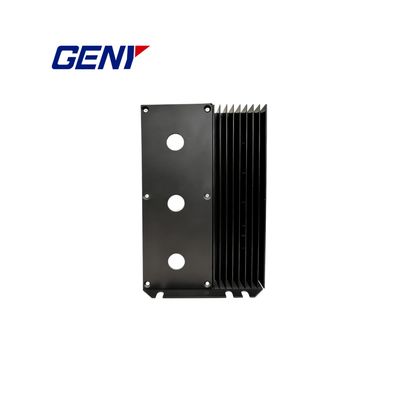

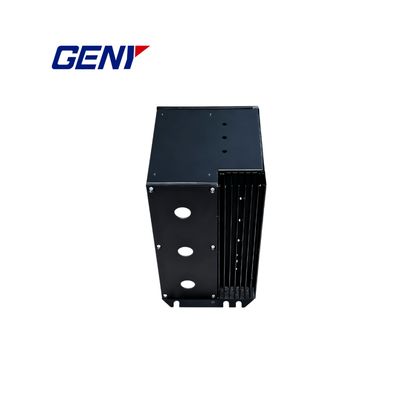

Transformador de aislamiento de corriente trifásico de paso directo, versión 100A

Para probar medidores de energía trifásicos donde los circuitos de voltaje y corriente no pueden separarse (enlaces cerrados), el aislamiento de corriente es esencial para garantizar la precisión. En bancos de prueba multiposición y configuraciones trifásicas complejas, el aislamiento de voltaje por sí solo es insuficiente.

El ICT de 100 A proporciona un verdadero aislamiento de corriente 1:1 con compensación electrónica de errores, lo que permite una calibración precisa, segura y flexible en condiciones de equipotencialidad.

Cada ICT integra tres transformadores de corriente independientes 1:1, que admiten:

• Medidores trifásicos con circuitos de voltaje/corriente no separados
• Medidores monofásicos en condiciones no separadas
• Bancos de múltiples estaciones donde cada posición del medidor recibe una corriente aislada independiente

Para mantener una alta precisión en todos los tipos de medidores y cargas, el ICT utiliza un compensador de errores electrónico interno y proporciona una amplia capacidad de salida secundaria. A 100 A, el secundario puede entregar ≥60 VA manteniendo la precisión. Las condiciones de circuito abierto/sobrecarga secundarias se monitorean con indicación y protección automática contra cortocircuitos.

• Amplio rango: 0.1-100 A primario / 0.1-100 A secundario (1:1)
• Tipo de paso de una sola vuelta, de bajo consumo, de baja pérdida
• Alta capacidad de salida: hasta 70 VA a 100 A
• La compensación electrónica única garantiza una precisión de clase 0.01% en un amplio rango
• Indicación de circuito abierto y sobrecarga secundaria, alarma y protección automática contra cortocircuitos

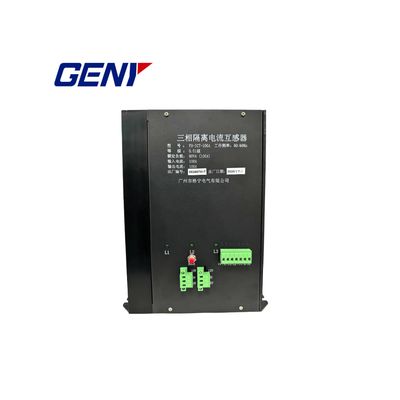

• Indicadores de estado externos y botones de control para una fácil operación
• Admite la conexión primaria en serie de múltiples ICT con secundarios aislados por posición del medidor

• Calibración de medidores de energía trifásicos y monofásicos (medidores de enlace cerrado)
• Bancos de prueba de medidores multiposición utilizando el método equipotencial
• Empresas de servicios públicos, laboratorios de metrología y fabricantes que requieren aislamiento de corriente de alta precisión

• Detección de circuito abierto/sobrecarga secundaria con indicación visual y alarma
• Cortocircuito secundario automático para proteger los dispositivos y mantener la estabilidad
• Alta resistencia de aislamiento entre primario, secundario y envolvente

• Modelo: Transformador Aislador de Corriente Trifásico de Paso (1:1, 0.1-100 A)
• Accesorios: cables de alimentación CA 12-0-12, enchufe de E/S de 7 pines, guía de inicio rápido

La precisión se aplica dentro de las condiciones de carga y ambientales especificadas.
