Carga fantasma de fase única

Nombre De La Marca:	GENY
Número De Modelo:	Carga fantasma monofásica
Cuota De Producción:	1
Precio:	negotiate rates
Condiciones De Pago:	L/C, D/P
Capacidad De Suministro:	100 piezas/ 1 mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO, CE

Detalles de empaquetado:

Cajas de madera contrachapada

Capacidad de la fuente:

100 piezas/ 1 mes

Resaltar:

Teste de carga fantasma de una sola fase

Accesorio de prueba de carga fantasma del medidor

Dispositivo de carga fantasma para fase única

Descripción de producto

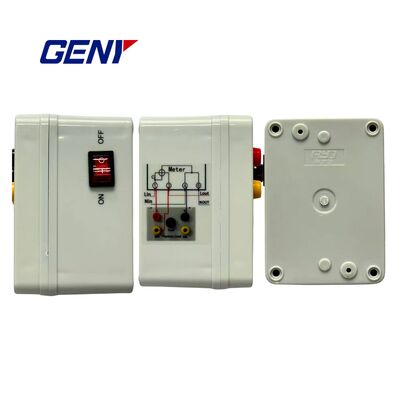

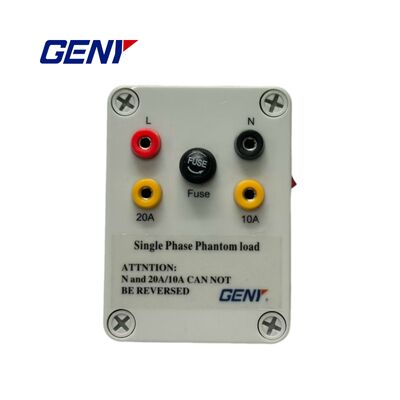

Carga fantasma de fase única

Diagrama de cableado

Anuncio importante

Aunque las posiciones de los terminales L (in), L (out), N (in) y N (out) pueden variar entre medidores de electricidad, el principio de cableado sigue siendo consistente:

La terminal de línea (L) de la carga fantasma de fase única se conecta a la L ((in) del medidor de electricidad
El terminal neutro (N) de la carga fantasma de una sola fase se conecta al N ((en) del medidor de electricidad
El terminal de corriente 20A/10A de la carga fantasma de una sola fase se conecta a L ((out) del medidor de electricidad

Instrucciones de operación

La carga fantasma de fase única proporciona corriente calibrada cuando la carga del usuario es insuficiente para los requisitos de ensayo del medidor de electricidad.

Cuando la carga del usuario sea demasiado baja o nula para cumplir con los requisitos de calibración, conecte la carga fantasma de acuerdo con el diagrama de cableado
Para carga de usuario cero: después de conectar la carga fantasma, la abrazadera de corriente deberá abrazarla SÓLO al cable de corriente de carga fantasma durante el ensayo de error.
Para cargas de usuario bajas:La abrazadera debe abrazarse simultáneamente tanto el cable de corriente de carga fantasma como el cable de corriente original conectado a los terminales L (extremos) del medidor de electricidad para evitar errores de medición.

Precauciones de seguridad

No conecte la salida de corriente inversa y los cables neutros
Nunca aplique 380V entre la línea y los cables neutros
Apague el interruptor de carga fantasma antes de realizar el cableado en el sitio
