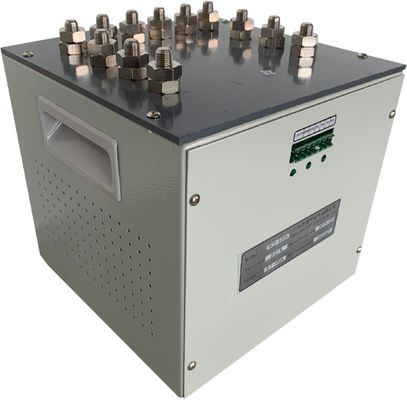

Transformador de corriente aislado para ensayos de corriente de alta precisión del medidor de conexión IP cercano

Transformador de corriente aislado para ensayo de corriente de alta precisión de un medidor de conexión IP cercano

A. Transformador de corriente de aislamiento (ICT)

En la actualidad, cada vez más los contadores de energía cuentan con un canal de corriente y voltaje de conexión fija; es un contador de conexión IP cerrado.la unidad sometida a ensayo deberá estar alimentada con señales de corriente y voltaje aisladas y libres de potenciales.La serie TICT-100 es un transformador de corriente aislada de precisión (TIC) con compensación de errores electrónicos activos, que permite a los usuarios de los sistemas de control de velocidad de los sistemas de control de velocidad de los sistemas de control de velocidad de los sistemas de control de velocidad de los sistemas de control de velocidad.puede ofrecer la corriente insolada de alta precisiónLa serie TICT-100 puede instalarse en el nuevo banco de ensayo o utilizarse para actualizar el banco de ensayo antiguo.

Descripción:

El medidor de energía eléctrica con enlaces I-P cerrados se utiliza cada vez más ampliamente. Si el medidor bajo prueba no se permite abrir los enlaces I-P cerrados, se necesita TIC para aislar el circuito de corriente para obtener un 1:1 relación de corriente para cumplir la calibración.

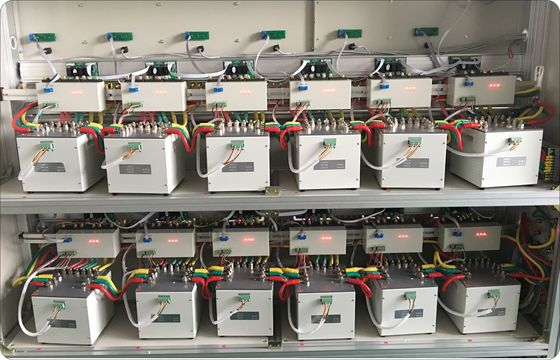

Cada TIC está instalado en cada posición del medidor.

Especificación técnica:

Datos técnicos de las TIC

Rango de corriente 3 × (10mA 120A)

Precisión 0,01 (10mA 120A)

Relación 1:1 (corriente primaria = corriente secundaria)

Rango de frecuencia 45Hz 65Hz

Válvula de carga de salida 3 × 0,6 V (máximo)

La potencia de salida es de 3 × 60VA (máximo)

Puerto de comunicación RS-485

Fuente de alimentación +/- 12VDC

Consumo de energía 20 VA (máximo)

Temperatura de funcionamiento - 10°C... +50°C

Temperatura de almacenamiento - 20°C... +60°C

Las dimensiones (H × W × D) 290 mm × 275 mm × 296 mm

Peso aproximado de 17 kg
