YC1893D Sistema de Prueba de Medidores Inteligentes Trifásicos

32 Posiciones | 160A | Clase 0.02

Diseñado para Aplicaciones de Empresas de Servicios Públicos, Laboratorios y Fabricación de Medidores Inteligentes

El Sistema de Prueba de Medidores Inteligentes Trifásicos GENY YC1893D es una solución automatizada de alta precisión diseñada para la prueba y calibración de medidores de energía monofásicos y trifásicos. Con soporte para 32 posiciones de prueba, salida de corriente de hasta 160A y precisión de Clase 0.02, el sistema es ideal para empresas de servicios públicos, fabricantes de medidores, laboratorios de metrología e instituciones de inspección de calidad.

Con Transformadores de Corriente de Aislamiento (ICTs) integrados, el YC1893D también puede probar medidores de enlace cerrado / enlace IP, lo que lo convierte en una plataforma confiable para aplicaciones modernas de medidores inteligentes.

Descripción General del Producto

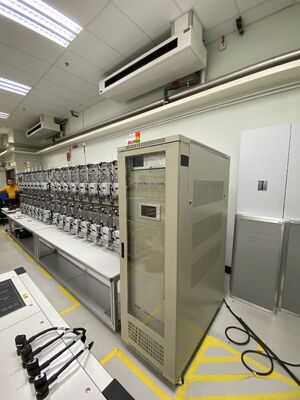

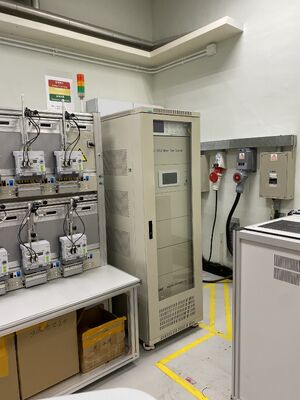

El YC1893D combina una fuente de energía estática trifásica, un medidor de referencia estándar, un bastidor de prueba multiposición, módulos de comunicación de medidores inteligentes, sondas ópticas, dispositivos de conexión rápida QCD y software de control de PC en una plataforma de prueba completa.

Modos de Operación del Sistema

Operación automática
Operación semiautomática
Operación manual

Aplicaciones Adecuadas

Prueba de medidores inteligentes
Verificación de precisión
Calibración
Prueba de funciones
Inspección por lotes
Aplicaciones de medidores de enlace cerrado

Beneficios Clave

Prueba Paralela de 32 Posiciones

Dos bastidores con 16 posiciones cada uno
Prueba por lotes de alta eficiencia
Ideal para entornos de servicios públicos y de producción

Salida de Corriente de hasta 160A

Adecuado para pruebas de medidores de alta corriente
Soporta una amplia gama de especificaciones de medidores
Diseñado para exigentes requisitos de campo y laboratorio

Precisión de Clase 0.02

Medidor de referencia estándar de alta precisión
Salida estable y rendimiento repetible
Adecuado para aplicaciones de calibración y verificación

Prueba de Medidores de Enlace Cerrado con ICTs

Señales de corriente aisladas y sin potencial
Soporta medidores de enlace IP / de circuito de corriente cerrado
Amplía la compatibilidad más allá de los bancos de prueba convencionales

Listo para Comunicación de Medidores Inteligentes

Soporte de sonda óptica
Interfaces de comunicación RS232 / RS485
Expansión serie multipuerto para comunicación paralela

Capacidad de Prueba Conforme a IEC

Adecuado para pruebas de medidores según:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Componentes Principales del Sistema

El sistema YC1893D incluye:

Fuente de energía estática trifásica
Medidor de referencia estándar trifásico
Bastidor de prueba de medidores de 32 posiciones
Sistema de prueba de funciones de medidores inteligentes
Sondas ópticas
Cabezales de escaneo
Dispositivos de Conexión Rápida (QCD)
Transformadores de Corriente de Aislamiento (ICTs)
PC y software de control
Módulos de comunicación serie

Funciones de Prueba

El sistema puede realizar las siguientes pruebas automáticamente:

Prueba de error básico
Prueba de precisión en los cuatro cuadrantes
Prueba de repetibilidad
Prueba de arrastre (prueba sin carga)
Prueba de corriente de arranque
Prueba de registro

Prueba de cantidad de influencia
Variación de voltaje
Desbalance de voltaje
Variación de frecuencia
Distorsión armónica
Secuencia de fase inversa

Prueba de energía directa e inversa
Prueba de subarmónicos
Prueba de armónicos impares
Prueba simultánea de diferentes constantes de medidor
Calibración de estándares de referencia de menor precisión

Especificaciones Técnicas

Parámetros de la Fuente de Alimentación

Parámetro	Especificación
Voltaje
Salida de voltaje de prueba (Fase-Neutro)	3*(5 ~ 456 V)
Potencia de la salida de voltaje	3*1000VA/220V
Resolución	Mejor que el 0.01% del valor a escala completa del rango
Precisión de ajuste	Mejor que 0.05% en el valor final del rango
Estabilidad	Mejor que 0.005%/h (tiempo de integración 150 s)
Regulación de carga de 0 a carga máx.	< 0.01%
Factor de distorsión	< 0.3% para carga resistiva lineal
Armónicos	2º ~ 51º programables libremente
Corriente
Salida de corriente de prueba	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
Potencia de la salida de corriente	3*2600VA/160A
Ángulo de fase
Rango del ángulo de fase	0 ~ 360°
Resolución del ángulo de fase	0.01°
Precisión de ajuste del ángulo de fase	0.1°
Frecuencia
Rango de frecuencia	45 Hz ~ 65 Hz
Resolución de frecuencia	0.01 Hz

Medidor de Referencia Estándar

El sistema es compatible con:

GENY SZ-03A-K8F
ZERA EPZ-303

Características Principales

Rango de voltaje: 5V a 480V
Rango de corriente: 10mA a 160A
Error de voltaje, corriente, potencia y energía: ≤ ±0.02%
Soporta múltiples modos de cableado
Soporta análisis armónico
Soporta visualización de forma de onda
Soporta verificación de banco de pruebas

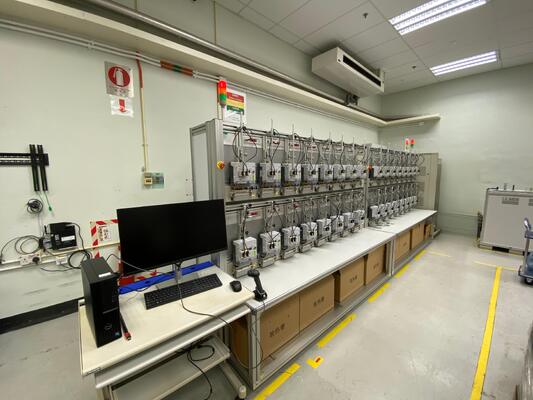

Diseño del Bastidor de Prueba

Características del Bastidor

Construcción de aleación de aluminio
Ligero, resistente y resistente a la corrosión
16 posiciones por bastidor, 32 posiciones en total
Con ruedas para facilitar el movimiento

Dimensiones de un solo bastidor

2426mm (An) * 900mm (Pr) * 1865mm (Al)

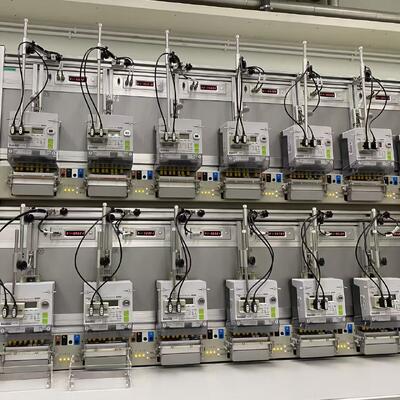

Cada Posición de Medidor Bajo Prueba (MUT) Incluye

Dispositivo de conexión rápida QCD
Cabezal de escaneo
Sonda óptica
Pantalla LED de error y entrada
Enchufe de comunicación MUT

Dispositivo de Conexión Rápida QCD

El QCD está diseñado para la prueba flexible de medidores monofásicos y trifásicos.

Características

Pines de corriente con resorte para reducir la tensión en los terminales
Paso mínimo de pines de hasta 11 mm
Movimiento ajustable de la fila de pines
Pines de corriente adecuados para operación continua de 160A
Pines de terminal fáciles de quitar
Soporta medidores operados por LT-CT
Adaptable a estructuras de terminales especiales como los terminales en forma de Z de Landis+Gyr

Comunicación de Medidores Inteligentes

Sonda Óptica

Cumple con IEC 62056-21
Soporta ANSI C12.18
Interfaz óptica infrarroja
Conector DB9 integrado RS232
Velocidad en baudios máxima: 38400bps
Fijación magnética
Longitud del cable: 1.5m

Expansión de Comunicación Serie

El sistema utiliza comunicación serie multipuerto para soportar comunicación paralela con hasta 32 medidores bajo prueba, lo que lo hace adecuado para pruebas de funciones de medidores inteligentes y adquisición de datos en entornos de operación por lotes.

Aplicaciones

Empresas de servicios públicos

Fabricantes de medidores

Laboratorios de metrología

Departamentos de inspección de calidad

Laboratorios de calibración

I+D de medidores inteligentes y pruebas de producción

Por qué Elegir GENY

Especializados en equipos de prueba de medidores y sistemas de calibración
Amplia experiencia en aplicaciones de prueba de medidores monofásicos y trifásicos
Soluciones de alta precisión, alta corriente y compatibles con medidores inteligentes
Soporta diseño de sistemas estandarizados y personalizados
Experiencia probada en proyectos en mercados de grado de servicios públicos y extranjeros
Soporte técnico profesional y servicio de ingeniería
