Banco de pruebas para medidores de energía electrónica y mecánica

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO, CE

Documento:

Suministro de voltaje:

220V±10% o personalizado 50/60Hz±2Hz

Temperatura ambiente:

-10°C - +40°C

HUMEDAD RELATIVA:

35% hasta 85%

Altitud:

< 2500 m

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

100/año

Resaltar:

Descripción de producto

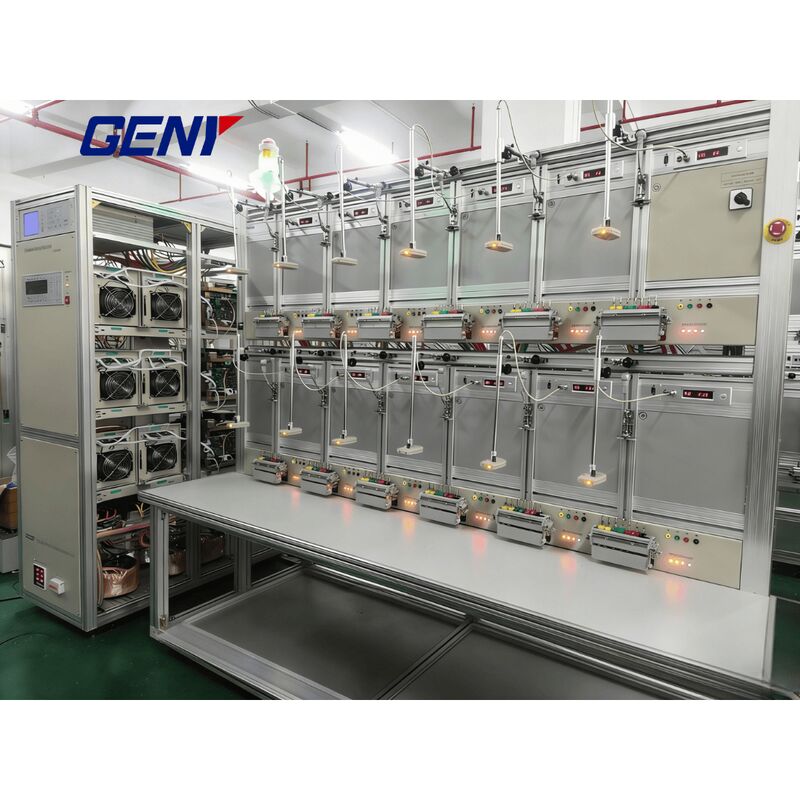

Banco de Pruebas para Medidores de Energía Electrónicos y Mecánicos

Solución Integral para Pruebas de Medidores

Plataforma avanzada para pruebas de medidores mecánicos, electromecánicos y electrónicos con capacidades de calibración de precisión.

Características Principales

Soporta pruebas de medidores mecánicos, electromecánicos y electrónicos
Aplicable a medidores monofásicos de 2 hilos (1P2H)
Múltiples modos de prueba, incluyendo potencia activa, potencia reactiva y potencia reactiva cruzada
Función MSVT para pruebas precisas de medidores monofásicos con enlaces I-P cerrados
Interruptor de salida de corriente opcional para calibración de medidores de dos elementos
Prueba simultánea de medidores con especificaciones idénticas pero constantes de medidor diferentes
Posicionamiento automático de las marcas del rotor del disco del medidor mecánico para mejorar la eficiencia de las pruebas
Evaluación completa del rendimiento con capacidades de prueba de arranque y prueba de arrastre
Funciones de protección integradas: protección contra sobrecarga, cortocircuito de voltaje y circuito abierto de corriente
Cabezales de escaneo síncronos para un control simplificado y una mayor precisión de medición
Construcción de aleación de aluminio de alta resistencia para un rendimiento ligero, resistente a la corrosión y duradero

Software Avanzado para Pruebas de Medidores

Compatible con sistemas operativos Windows 2000 / XP / 7 / 8 / 10

Interfaz fácil de usar para una operación sencilla
Módulos de prueba completos que incluyen prueba de precisión (error), prueba de armónicos, prueba de demanda y prueba de cantidad de influencia
Ideal para aplicaciones de calibración, verificación y control de calidad de medidores de energía

Especificaciones Técnicas

Configuración del Modelo

Modelo	YC1891D-6	YC1891D-12	YC1891D-24	YC1891D-48
Número de posiciones de medidor	6	12	24	48
Fuente de Alimentación	YCS-101-250	YCS-101-600	YCS-101-1200	YCS-101-2500
MSVT	HJ200GL-6	HJ200GL-12	HJ200GL-24	HJ200GL-48

Especificaciones de Voltaje

Parámetro	Especificación
Salida de voltaje de prueba	24V - 288V o personalizado
Potencia de la salida de voltaje	100VA \| 250VA \| 500VA \| 1000VA
Resolución	Mejor que 0.01% del valor de escala completa del rango
Precisión de ajuste	Mejor que 0.05% en el valor final del rango
Estabilidad	Mejor que 0.005%/h (tiempo de integración 150 s)
Regulación de carga de 0 a carga máx.	Mejor que 0.01%
Factor de distorsión	Mejor que 0.3% para carga resistiva lineal
Armónicos	2º - 21º programables libremente

Especificaciones de Corriente

Parámetro	Especificación
Salida de corriente de prueba	1mA - 100A o personalizado, Máx. 200A
Potencia de la salida de corriente	150VA \| 350VA \| 750VA \| 1500VA
Resolución	Mejor que 0.01% del valor de escala completa del rango
Precisión de ajuste	Mejor que 0.05% en el valor final del rango
Estabilidad	Mejor que 0.005%/h (tiempo de integración 150 s)
Regulación de carga de 0 a carga máx.	Mejor que 0.01%
Factor de distorsión	Mejor que 0.3% para carga resistiva lineal
Armónicos	2º - 21º programables libremente

Especificaciones Adicionales

Parámetro	Especificación
Rango de ángulo de fase	0 - 360°
Resolución de ángulo de fase	0.01°
Precisión de ajuste de ángulo de fase	0.1°
Rango de frecuencia	45Hz - 65Hz
Resolución de frecuencia	0.01Hz
Tipo de visualización de error	LED rojo
Resolución de visualización de error	8 dígitos
Precisión general	0.05
