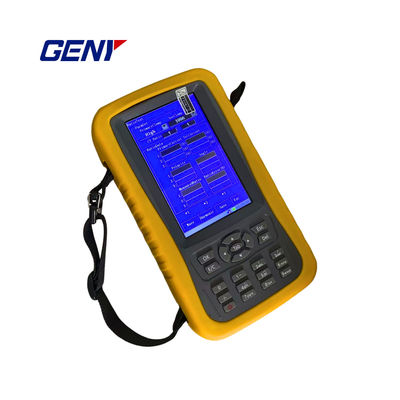

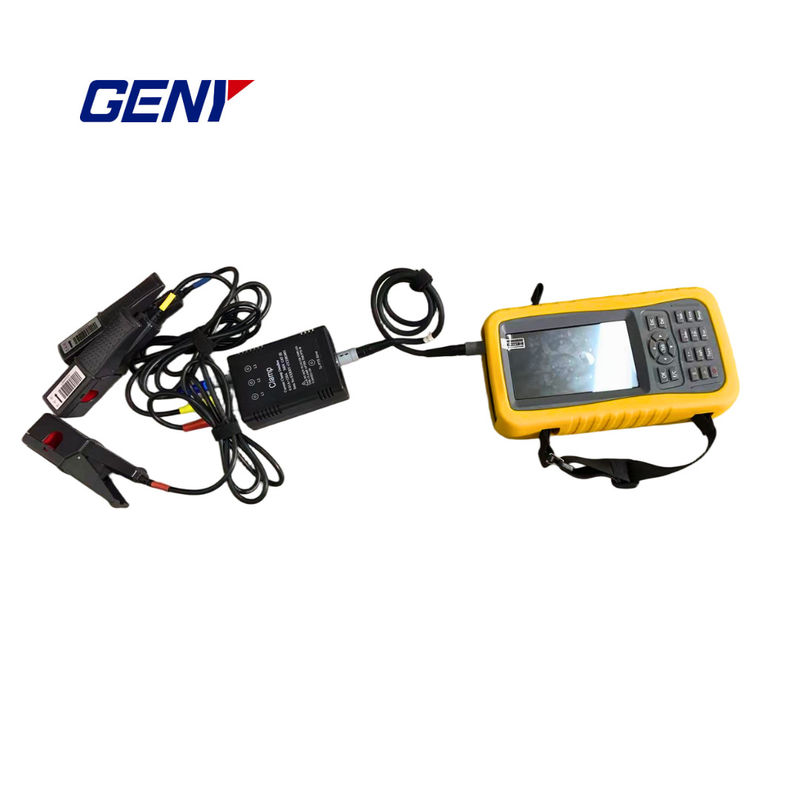

Conjunto de ensayo del medidor de energía portátil de tres fases YC-98S1H

Condiciones y requisitos de aplicación

Medio ambiente

Seguridad

Temperatura de funcionamiento

Humedad relativa

Alturas

Clasificación IP

Conformidad

-25 °C a 45 °C

Entre el 40% y el 95%

< 2500 m

51

El IEC

Modelo

YC-98S1

YC-98S1H

Voltado de ensayo

Rango de acción

30 a 480 V

0-440 V

Error en el sistema

± 0,05%

± 0,05%

Armonías

2a - 51a.

2a - 51a.

Corriente de ensayo

Rango (modo directo)

0.025-12A. Las demás

0.001-12A

Error (modo directo)

± 0,05%

± 0,05%

Rango (100A de la abrazadera - en CT)

0.5 a 120A

0.1-120A

Error (100A - Clampada en la TC)

± 0,2%

± 0,2%

Armonías

2a - 51a.

2a - 51a.

Error de medición de potencia/energía

Activado (modo directo)

± 0,05%

± 0,05%

Actividad (100A - En CT)

± 0,2%

± 0,1%

Reactivo (modo directo)

± 0,1%

± 0,1%

Reactivo (100A - en CT)

± 0,5%

± 0,5%

Otros errores

Medición de la proporción

± 0,5%

± 0,5%

Influencia del voltaje

El valor de las emisiones de CO2

El valor de las emisiones de CO2

Influencia de la frecuencia

El valor de las emisiones de CO2

El valor de las emisiones de CO2

Influencia de la temperatura

Se aplican las siguientes medidas:

Se aplican las siguientes medidas:

Influencia de la precisión de las 24 horas

El valor de las emisiones de CO2

El valor de las emisiones de CO2

Influencia armónica

El valor de las emisiones de CO2

El valor de las emisiones de CO2

Ángulo de fase

Rango de acción

-180° - 180°

-180° - 180°

Error en el sistema

Se aplican las siguientes medidas:

Se aplican las siguientes medidas:

Frecuencia

Rango de acción

45 a 65 Hz

45 a 65 Hz

Error en el sistema

± 0,01 Hz

± 0,01 Hz

Salida de pulso

Alta frecuencia (modo directo)

1.8x10^5 PKWh

1.2x10^5 PKWh

Baja frecuencia (modo directo)

Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros.

Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán de acuerdo con el método de cálculo de las emisiones de gases de efecto invernadero.

Relación de pulso

1:01

1:01

Nivel de producción

5 V

5 V

Entrada de pulso

Canal de entrada

2

2

Nivel de entrada

5 - 10 V

5 - 10 V

Frecuencia de entrada

5 kHz como máximo

5 kHz como máximo

Las demás

Fuente de alimentación

Potencia externa, voltaje de ensayo o batería

Potencia externa, voltaje de ensayo o batería

Muestra

Pantalla táctil TFT de 7 pulgadas

Pantalla táctil TFT de 5 pulgadas

Dimensión (mm)

245 × 150 × 50

210 × 110 × 52

Peso (kg)

2

0.9
