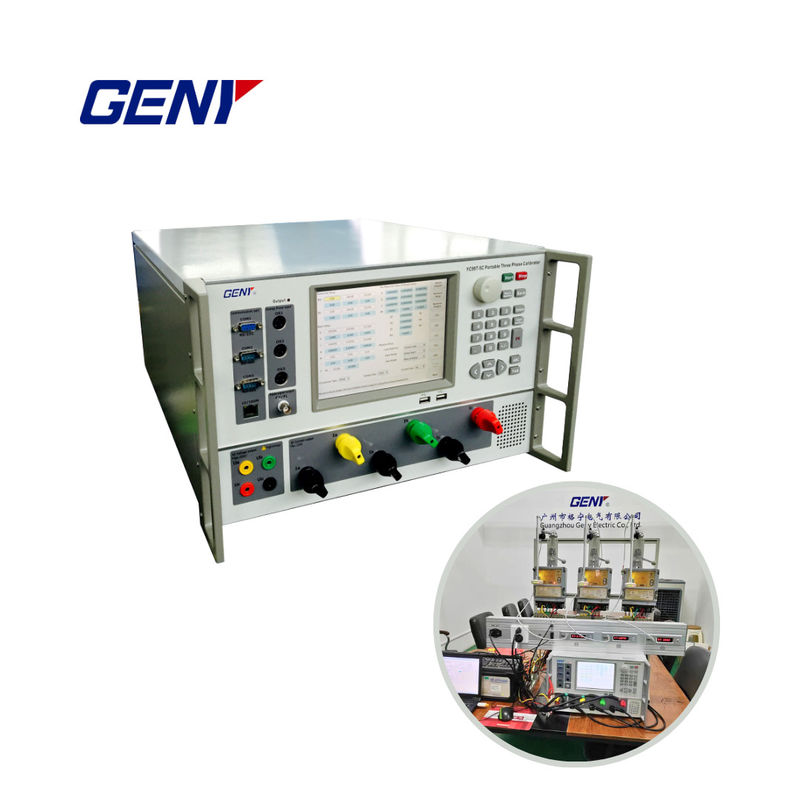

Calibrador portátil de tres fases YC99T-5C/3C

2Tipo de medidor de calibración

• El usuario de los contadores puede calibrar: contador de energía activa monofásico, trifásico
• medidor de energía activa de tres cables, medidor compuesto de tres cables de tres fases, de tres fases
• medidor de energía activa de cuatro alambres, medidor compuesto de cuatro alambres de tres fases, de tres alambres de tres fases
• medidor de energía reactiva sinusoidal, medidor de energía reactiva sinusoidal trifásico de cuatro alambres, dos elementos
• 60° medidor de energía reactiva, dos elementos 90° medidor de energía reactiva y tres elementos
• 90 grados medidor de energía reactiva.

3Especificaciones técnicas

Voltagem de salida de CA

• YC99T-3C rango de salida de voltaje CA: 100V, 220V, 380V, 660V;
• YC99T-5C rango de salida de voltaje CA: 100V, 220V, 380V;
• Intervalo de ajuste: ((0?? 120%) %RG,RG es el intervalo, el mismo de abajo;
• Grado de ajuste: 0,01%RG,0.1%RG, 1%RG, 10%RG son opcionales;
• Estabilidad: 0,01%/2min
• Las condiciones de ensayo de las unidades de ensayo se determinarán en función de las condiciones de ensayo de las unidades de ensayo.
• La carga máxima de salida es de 20 VA por fase.
• Precisión de medición: 0,05%RG;

Corriente de salida de CA

• YC99T-3C rango de salida de corriente alterna: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 Rango de salida de corriente de CA YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Nota: Cuando la corriente de salida sea superior a 60 A a una velocidad de 100 A, el tiempo de salida debe ser inferior a 30 minutos.
• Intervalo de ajuste: (0 ¢120) %RG,RG es el intervalo, el mismo que se muestra a continuación;
• Grado de ajuste: 0,01%RG,0.1%RG, 1%RG, 10%RG son opcionales;
• Estabilidad: 0,01%/2 min.
• Las condiciones de ensayo de las unidades de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo.
• YC99T-3C de salida máxima. Carga: 60VA (50A de marcha, 120% de salida);
• YC99T-5C de salida máxima. Carga: 120VA (100A de marcha, 120% de salida);
• Precisión de medición: 0,05%RG;

• Estabilidad de la potencia de salida: 0,01%RG/2min;
• La precisión de medición de la potencia activa y reactiva: 0,05%RG;

Salida de fase

• Disposición de ajuste de salida: 0°~360°;
• El grado de ajuste de salida: 10°, 1°, 0,1°, 0,01° son opcionales.
• Resolución: 0,01°;
• Precisión de medición: 0,05°.

Factor de potencia de salida

• Rango de ajuste: -1 ~ 0 ~ +1;
• Resolución de medición: 0.0001;
• Precisión de medición: 0.0005;

Salida de frecuencia

• Rango de ajuste: 40 Hz ~ 70 Hz;
• Grado de ajuste de salida: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz son opcionales.
• Resolución: 0,001 Hz;
• Precisión: 0,002 Hz.

Configuración armónica

• Tiempos armónicos: 2 ~ 63 veces;
• Contenido armónico: 0~40%;
• Fase armónica: 0° a 359,99°;
• Error de configuración armónica: 2 ~ 31 veces: ≤ ± 0,1%, 32 ~ 63 veces: ≤ ± 0,2%

Medición del error energético

Indicadores técnicos del oscilador de cuarzo estándar

• Precisión de frecuencia: ± 0,5 ppm, calibración de fábrica (25 °C);
• Estabilidad de frecuencia: ± 0,1 ppm, -20°C+70°C;

4Especificaciones técnicas generales
