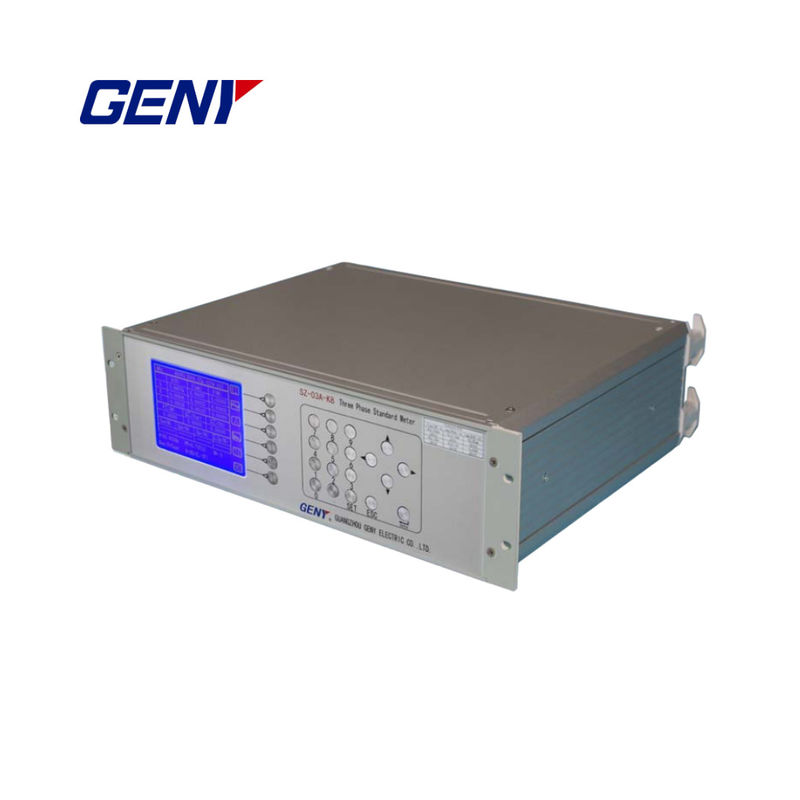

SZ-03A-K8 Medidor estándar de tres fases

SZ-03A-K8 Medidor estándar de tres fases

Nombre De La Marca:	GENY
Número De Modelo:	Se aplicará a los vehículos de las categorías M1 y M2.
Condiciones De Pago:	L/C, T/T, D/P
Capacidad De Suministro:	100/año

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Certificación:

ISO, CE

Documento:

Modelo no.:

Se aplicará a los vehículos de las categorías M1 y M2.

Gama del voltaje de la prueba:

5V a 480V

Gama actual de la prueba:

10mA-120A

Temperatura de funcionamiento:

-10oC a +40oC

Capacidad de la fuente:

100/año

Resaltar:

Dispositivo de medición estándar de referencia estacionario

Dispositivo avanzado de medición de parámetros eléctricos

SZ-03A-K8 Normas de referencia fijas

Descripción de producto

SZ-03A-K8 Medidor estándar de tres fases

Parámetros del producto

Condiciones y requisitos de aplicación
Medio ambiente		Necesidad de energía		Seguridad
Temperatura de funcionamiento	Humedad	Alturas	Suministro de tensión	Clasificación IP	Conformidad
-10oC a +40oC	Entre el 45% y el 75%	< 2500 m	Las partidas de los componentes de las máquinas de ensamblaje de partículas de aluminio	Protección IP30	Conforme con el CE

El tipo	SZ-03A-K8
Voltado de ensayo
Rango de acción	5V a 480V
Error en el sistema	Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo de las emisiones de gases de efecto invernadero.
Rango de visualización	5.000000V-480.000V, aunque no incluidos en el anexo
Corriente de ensayo
Rango de acción	10mA-120A
Error en el sistema	Las emisiones de gases de efecto invernadero de los vehículos de combustión interna y de los vehículos de combustión interna se calcularán en función de las emisiones de gases de efecto invernadero de los vehículos.
Rango de visualización	1.000000A-120.0000A. Los demás componentes
Error de medición de potencia
Potencia activa	Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera.
Potencia reactiva	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
Poder aparente	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
Ángulo de fase
Rango de acción	0° a 360°
Error en el sistema	± 0,05°
Rango de visualización	0.000001 °--359.9999 °
Frecuencia
Rango de acción	45 Hz a 65 Hz
Rango de visualización	45.000-65.000
Salida de pulso
Salida de alta frecuencia (CH)	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Salida de baja frecuencia (CL)	2x10-5xCH
Relación de pulso	1:01
Nivel de producción	5 V
Entrada de pulso
Nivel de entrada	24 V
Frecuencia de entrada	500 Hz (máximo)
Dimensiones (WxHxD) (mm)	Se trata de un sistema de control de las emisiones de gases.
Peso (en kg)	16

Introducción general

El medidor estándar de tres fases de la serie SZ-03A-K8 utiliza tecnología duradera como DSP de alta velocidad, CPLD, MCU y ADC con autocalibración, etc. Por lo tanto,el medidor puede tomar muestras de señal de CA a alta velocidad y tratarlos con aritmética digital especialTodos estos hacen que la estructura del medidor sea simple y mide con una precisión del 0,02% del error relativo.

Características

1. Alta precisión

Error de medición de voltaje, corriente, potencia y energía eléctrica de tres fases ≤ ± 0,02%

2.Amplio rango de medición

Válvula de 5V a 480V

Corriente de 10 mA a 160 A

3.Medición de varios parámetros

Prueba de voltaje, corriente, potencia, energía eléctrica, factor de potencia, fase y frecuencia en tres fases

sincronizada

4.Medición en varios modos

Activo con tres alambres de cuatro fases (3P4W) y tres alambres de tres fases (3P3W)

Reactivo con tres alambres de cuatro fases (3P4W) y tres alambres de tres fases (3P3W)

Se observa un alambre de tres fases y cuatro (3P4W) y un alambre de tres fases y tres (3P3W)

Reactivo de tres fases de cuatro alambres (3P4W) y tres fases de tres alambres (3P3W) conectados entre sí

El cable de fase dos simple (1P2W) activo

Reactivo de un solo cable de fase dos (1P2W)

El cable de fase única de dos (1P2W) es aparente

5.Medición y análisis armónicos

Prueba del factor de distorsión de la forma de onda y del contenido de los armónicos 2o a 21o, y visualización de la tabla de barras.

6- Compruebe el banco de pruebas.

Medir la tasa de asimetría de voltaje, corriente y fase en cada fase y la estabilidad de la potencia.

7. Display de forma de onda

Muestra la forma de onda de voltaje y corriente sincronizadas.

8.Metro estándar ideal

La constante de pulso de energía se puede ajustar automática o manualmente, calculando y mostrando el error y la desviación estándar del medidor probado.La potencia de encendido/apagado se puede controlar mediante pulso síncrono manual o externo

9Calibración por software

A través del software puede calibrar el rango completo y el ángulo de fase para mejorar la fiabilidad y

eficiencia

10Función de comunicación fuerte

Hay dos puertos de comunicación RS-232, se puede conectar con PC y banco de pruebas, la realización de medición automática y calibración

11.Interfaz amigable

Gran y clara pantalla LCD, gran información puede mostrar

12.Conveniente para el funcionamiento

Control directo con una sola tecla

SZ-03A-K8 Medidor estándar de tres fases 1

SZ-03A-K8 Medidor estándar de tres fases 2

SZ-03A-K8 Medidor estándar de tres fases 3

Para obtener más información sobre nuestros productos, consulte la siguiente URL: http://www.genymetertestequipment.com/
