Equipo de ensayo de medidores estacionarios potente y preciso para ensayos de medidores inteligentes

Descripción

GENY's meter test systems adopt the most advanced electronic measurement technology and modular concept combine the differential reference standards and power amplifiers to meet the requirements of customers in electric energy meter manufacturers, empresas eléctricas, laboratorios de metrología, departamentos de medición e inspección de calidad y fábricas o empresas.

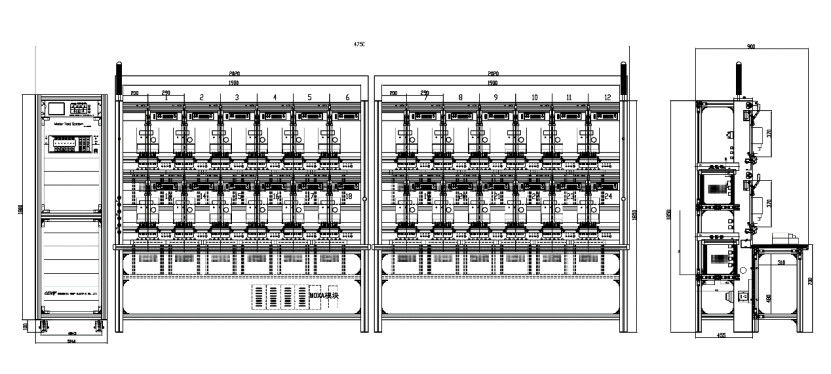

El sistema de ensayo del medidor YC1893D es un sistema totalmente automático para ensayar y calibrar medidores de energía eléctrica de una fase y de tres fases, compuesto por los siguientes componentes:

• Fuente de energía trifásica
• Medidor estándar de referencia de tres fases
• Las placas de ensayo de suspensión del medidor para ensayo de ambos medidores de una fase y de tres fases
• Sistema de ensayo de función del medidor inteligente (voltadas fijas, sonda óptica, ensayo de control de relé y caja de control de ondulación como opción)
• Otras piezas necesarias
• PC y software que controlan todo el sistema

El sistema de ensayo del medidor YC1893D cumple plenamente la norma IEC 60736 y es adecuado para ensayar medidores de acuerdo con las siguientes normas:

• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
• Se trata de un sistema de control de la calidad.
• En el caso de los productos de la categoría II, el valor de los productos de la categoría III será igual o superior al valor de la categoría III.
• Se aplican los siguientes requisitos:

Seguridad

Los usuarios de los equipos de ensayo de GENY tienen la responsabilidad última de garantizar que cualquier persona que trabaje en el equipo o cerca de él cumpla todas las precauciones de seguridad pertinentes.Las medidas de seguridad deberán cumplir los requisitos específicos de este tipo de equipos de ensayo.. Además de las regulaciones estándar que se aplican al lugar de trabajo, siga las siguientes recomendaciones.Para prevenir lesiones o riesgos de incendio, no encender la máquina si está dañada o si se sospecha que está defectuosa.El funcionamiento incorrecto del equipo puede dar lugar a situaciones peligrosas, causando daños al operador y daños a la máquina.

Características

• Este sistema puede medir los medidores mecánicos, electrónicos mecánicos y electrónicos automáticamente, semiautomáticamente o manualmente.
• Material de aleación de aluminio, ligero, fuerte y resistente a la corrosión.
• Mejorar la eficiencia mediante el posicionamiento automático de las marcas del rotor en los discos de los medidores mecánicos.
• El movimiento sincronizado de las cabezas escaneadoras simplifica el proceso de control.
• Completación totalmente automática de los siguientes ensayos:
  • Prueba de exactitud en los cuatro cuadrantes (energía activa, reactiva y aparente)
  • Repetibilidad del ensayo de error
  • Prueba de arrastre (prueba sin carga)
  • Prueba de corriente de arranque
  • Prueba de marcado (prueba de registro)
  • Prueba de la constante del medidor
  • Prueba de la cantidad de influencia (tensión, desequilibrio de tensión, frecuencia, distorsión armónica, secuencia de fase inversa).
  • Calibración de un medidor estándar de referencia con una precisión inferior a la del estándar de referencia utilizado
  • Precalentamiento
  • Bajas y interrupciones
  • Prueba de contadores monofásicos en condiciones de manipulación
  • Subármonicas según las normas CEI
  • Armonías impares según las normas de la CEI
• Medir las diferentes constantes de los metros de forma sincronizada.
• Con funciones de sobrecarga, cortocircuito y protección de circuito abierto.
