Teoría Medidor electrónico de tres fases YC98G Medidor eléctrico de terminal de tres fases

Name: Teoría Medidor electrónico de tres fases YC98G Medidor eléctrico de terminal de tres fases
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Nombre De La Marca:	GENY
Número De Modelo:	YC98G
Condiciones De Pago:	Los datos de las operaciones de transferencia de los productos a los Estados miembros
Capacidad De Suministro:	5 piezas / mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO

Modelo no.:

YC98G

Muestra:

El digital

Instalación:

Directo conectado

Utilización:

Medidor de energía multifuncional, medidor de vatios-hora, medidor para uso industrial y doméstico,

Equipo eléctrico:

De tres fases y de tres alambres

Teoría:

Metro electrónico

Conexión del metro de poder:

En el caso de las

Signo medido:

onda continua

El tipo:

Metro de la energía

personalizado:

personalizado

Peso:

11.5kg

Paquete de transporte:

En el caso de las mercancías

Especificación:

245 mm x 162 mm x 60 mm.

Hs Código:

9030849000

Puerto:

Guangzhou, China

Capacidad de la fuente:

5 piezas / mes

Resaltar:

Teoría del medidor electrónico de tres fases

medidor electrónico de tres fases yc98g

medidor eléctrico de fase 3 de la terminal

Descripción de producto

Teoría Medidor electrónico portátil de tres fases con conexión de medidor de potencia terminal

Descripción del producto

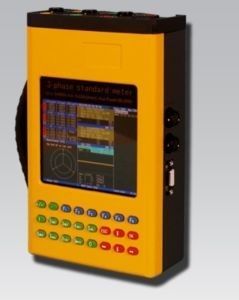

El YC98G es un medidor estándar portátil de trabajo con diseño orientado al ser humano para verificar el medidor activo / reactivo de tres fases (3 o 4 cables) y el medidor de una sola fase, cuya clase de precisión es de 0,1 a 0.05, adecuado para ensayos de campo.

Un alambre de fase dos
Cables de tres fases cuatro
El cable de tres fases tres
Lo más destacado

Modo de medición: proporciona información sobre los parámetros de la línea sometida a ensayo, por ejemplo:
- Voltado de fase, corriente, ángulo
- Poder activo, poder reactivo, poder aparente.
- Factor de potencia de fase y de tres fases.
- Ángulo de fase de la tensión de fase a fase
- Ángulo de fase de la corriente de fase a fase
- La frecuencia.
Diagrama vectorial: dibuja el diagrama vectorial de línea
Forma de onda: muestra la forma de onda de voltaje y corriente
Armónicos: hacer un análisis gráfico y numérico del THD. (2a ~ 51a)
El campo de datos configurable en esta función es el número de serie, el tipo de medidor, la constante, el factor divisor (para HF), el tipo de prueba y los ciclos.
Prueba de la relación CT: obtener la relación CT mediante ensayo sincrónico de la corriente primaria y secundaria de CT.
Verificación de cableado: juzgar el cableado correcto o incorrecto automáticamente
Acumulación de energía: acumula energía activa y reactiva en un tiempo de ajuste, utilizado para el ensayo del dial del medidor
Autocalibración del CT de la abrazadera: comprobar si el CT de la abrazadera es exacto y volver a calibrar.
Almacenamiento de datos de prueba: puede almacenar 1000 grupos de datos. Los datos incluyen tipo de medidor, número de serie, constante, error, fecha, etc.
Tiene una interfaz RS232 para la comunicación con un PC
El firmware puede ser actualizado a través del PC por los propios usuarios
Puede conectarse con impresora externa, teclado, escáner de códigos de barras
En la prueba del dial, el usuario puede ingresar energía activa, reactiva y aparente, y calcular tres tipos de error de energía: activa, reactiva y aparente.
El interruptor de pulso y manual y el control de teclas se pueden utilizar para comprobar el error de pulso.

Parámetros del producto

Especificación para YC98G - 0,1%

el	Rango de medición	Resolución eficaz	Precisión (%)	Las demás
tensión	5 - 450 V	0.001 V	0.05%	2 rangos (por ejemplo, 1:4)
CT actual	0.05 - 20 A	0.0002 A	0.05%	3 rangos (de 1 a 10)
Clampada CT	0.01 - 100 A	0.001 A	0.15%	3 rangos (de 1 a 10)
frecuencia	45 a 65 Hz	0.001 Hz	0.01 Hz
Potencia activa	0 ~ ± Umax X Imax	0.0001 W	0.10%
	0 ~ ± Umax X Imax	0.0001 W	0.20%	Con una abrazadera CT
Potencia reactiva	0 ~ ± Umax X Imax	0.0001 Var	0.20%
	0 ~ ± Umax X Imax	0.0001 Var	0.30%	Con abrazadera de tomografía computarizada
Poder aparente	0 ~ ± Umax X Imax	0.0001 VA	0.20%
Energía activa			0.10%
			0.20%	Con abrazadera de tomografía computarizada
Energía reactiva			0.20%
			0.30%	Con abrazadera de tomografía computarizada
Constante de energía	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Factor de potencia	0 ~ ± 0.9999	0.0001	± 001
Ángulo de fase	0 ~ 359. 999o	0.001 o	± 0,01 o
Medio ambiente de trabajo	-10~+55oC, 15~85% RHD, altitud:-10~3500 m
Influencia de la temperatura	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (otros)
Influencia de la frecuencia	≤ 25 ppm / Hz
Interfaz de pulso	La entrada (2 canales, PLi1, PLi2)
	Bajo nivel≤2V, alto nivel≥5V
	Puesta en marcha (2 canales, potencia activa PLo-1, potencia reactiva PLo-3)
	Bajo nivel≤0,5V, alto nivel≥11,5V

Interfaz de comunicación	Transmisión en serie asíncrona: RS232, 9600bps, 1N8.
Fuente de alimentación1	Potencia de U1, terminales de circuito no probados: 85~450V/~35VA			Desde el circuito probado
Fuente de alimentación 2	Potencia desde el enchufe de CA: 85~450V/~35VA
Fuente de alimentación3	Tipo de batería: batería de Li polímero, tamaño: 110mmX51mmX16mm,			Batería interna de litio
Fuente de alimentación3	Voltado de salida nominal: 7,2 V, capacidad: 5000 mAh			Batería interna de litio
Dimensión	Instrumento: 245 mm x 162 mm x 60 mm
	En el caso de los vehículos de motor, el tamaño de la caja es de 559 mm x 351 mm x 229 mm
Peso	Peso del instrumento principal: 1,7 kg
	Peso total: 11,5 kg

Especificación para YC98G - 0,05%

Punto de trabajo	Rango de medición	Resolución eficaz	Precisión (%)	Las demás
tensión	5 - 450 V	0.001 V	0.02%	2 rangos (por ejemplo, 1:4)
CT actual	0.05 - 20 A	0.0002 A	0.02%	3 rangos (de 1 a 10)
Clampada CT	0.01 - 100 A	0.001 A	0.15%	3 rangos (de 1 a 10)
frecuencia	45 a 65 Hz	0.001 Hz	0.01 Hz
Potencia activa	0 ~ ± Umax X Imax	0.0001 W	0.05%
	0 ~ ± Umax X Imax	0.0001 W	0.20%	Con una abrazadera CT
Potencia reactiva	0 ~ ± Umax X Imax	0.0001 Var	0.10%
	0 ~ ± Umax X Imax	0.0001 Var	0.30%	Con abrazadera de tomografía computarizada
Poder aparente	0 ~ ± Umax X Imax	0.0001 VA	0.10%
Energía activa			0.05%
			0.20%	Con abrazadera de tomografía computarizada
Energía reactiva			0.10%
			0.30%	Con abrazadera de tomografía computarizada
Constante de energía	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Factor de potencia	0 ~ ± 0.9999	0.0001	± 0,005%
Ángulo de fase	0 ~ 359. 999o	0.001 o	± 0,005 o
Medio ambiente de trabajo	-10~+55oC, 15~85% RHD, altitud:-10~3500 m
Influencia de la temperatura	No incluidos en la lista de productos de la categoría "producto de la industria de la Unión"
Influencia de la frecuencia	≤ 20 ppm / Hz
Interfaz de pulso	La entrada (2 canales, PLi1, PLi2)
	Bajo nivel≤2V, alto nivel≥5V
	Puesta en marcha (2 canales, potencia activa PLo-1, potencia reactiva PLo-3)
	Bajo nivel≤0,5V, alto nivel≥11,5V

Interfaz de comunicación	Transmisión en serie asíncrona: RS232, 9600bps, 1N8.
Fuente de alimentación1	Potencia de U1, terminales de circuito no probados: 85~450V/~35VA			Desde el circuito probado
Fuente de alimentación 2	Potencia desde el enchufe de CA: 85~450V/~35VA
Fuente de alimentación3	Tipo de batería: batería de Li polímero, tamaño: 110mmX51mmX16mm,			Batería interna de litio
Fuente de alimentación3	Voltado de salida nominal: 7,2 V, capacidad: 5000 mAh			Batería interna de litio
Dimensión	Instrumento: 245 mm x 162 mm x 60 mm
	En el caso de los vehículos de motor, el tamaño de la caja es de 559 mm x 351 mm x 229 mm
Peso	Peso del instrumento principal: 1,7 kg
	Peso total: 11,5 kg

Especificación para YC98G - 0,05%

Punto de trabajo	Rango de medición	Resolución eficaz	Precisión (%)	Las demás
tensión	5 - 450 V	0.001 V	0.02%	2 rangos (por ejemplo, 1:4)
CT actual	0.05 - 20 A	0.0002 A	0.02%	3 rangos (de 1 a 10)
Clampada CT	0.01 - 100 A	0.001 A	0.15%	3 rangos (de 1 a 10)
frecuencia	45 a 65 Hz	0.001 Hz	0.01 Hz
Potencia activa	0 ~ ± Umax X Imax	0.0001 W	0.05%
	0 ~ ± Umax X Imax	0.0001 W	0.20%	Con una abrazadera CT
Potencia reactiva	0 ~ ± Umax X Imax	0.0001 Var	0.10%
	0 ~ ± Umax X Imax	0.0001 Var	0.30%	Con abrazadera de tomografía computarizada
Poder aparente	0 ~ ± Umax X Imax	0.0001 VA	0.10%
Energía activa			0.05%
			0.20%	Con abrazadera de tomografía computarizada
Energía reactiva			0.10%
			0.30%	Con abrazadera de tomografía computarizada
Constante de energía	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Factor de potencia	0 ~ ± 0.9999	0.0001	± 0,005%
Ángulo de fase	0 ~ 359. 999o	0.001 o	± 0,005 o
Medio ambiente de trabajo	-10~+55oC, 15~85% RHD, altitud:-10~3500 m
Influencia de la temperatura	No incluidos en la lista de productos de la categoría "producto de la industria de la Unión"
Influencia de la frecuencia	≤ 20 ppm / Hz
Interfaz de pulso	La entrada (2 canales, PLi1, PLi2)
	Bajo nivel≤2V, alto nivel≥5V
	Puesta en marcha (2 canales, potencia activa PLo-1, potencia reactiva PLo-3)
	Bajo nivel≤0,5V, alto nivel≥11,5V

Interfaz de comunicación	Transmisión en serie asíncrona: RS232, 9600bps, 1N8.
Fuente de alimentación1	Potencia de U1, terminales de circuito no probados: 85~450V/~35VA			Desde el circuito probado
Fuente de alimentación 2	Potencia desde el enchufe de CA: 85~450V/~35VA
Fuente de alimentación3	Tipo de batería: batería de Li polímero, tamaño: 110mmX51mmX16mm,			Batería interna de litio
Fuente de alimentación3	Voltado de salida nominal: 7,2 V, capacidad: 5000 mAh			Batería interna de litio
Dimensión	Instrumento: 245 mm x 162 mm x 60 mm
	En el caso de los vehículos de motor, el tamaño de la caja es de 559 mm x 351 mm x 229 mm
Peso	Peso del instrumento principal: 1,7 kg
	Peso total: 11,5 kg
