750V/80A Precisión 0,2% Equipo de ensayo de transformadores portátiles para la capacidad

Instrumento de ensayo de la capacidad y características del transformador

750V/80A Precisión 0,2% Equipo de ensayo de transformadores portátiles para la medición de la capacidad y la pérdida para el ensayo de la relación de transformadores

Descripción del producto

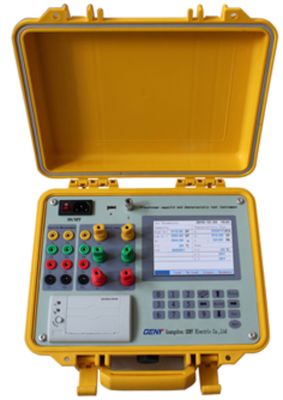

YCTC-9901El instrumento de ensayo de la capacidad y características del transformador es un instrumento digital y portátil diseñado para medir la capacidad, la pérdida y otros parámetros del transformador de distribución.

El instrumento de ensayo está compuesto por una batería recargable (construida).Inversor CC-AC (inverte el CC en un voltaje CA de 50 Hz de tres fases),intercambio de muestreo de 6 vías y convertidor A / D, DSP, teclado.Display de pantalla LCD, y una micro-impresora.

YCTC-9901 Instrumento de ensayo característico de la capacidad del transformador integrado con la función de medición fuera de línea de la capacidad del transformador de distribución, corriente sin carga, pérdida sin carga, pérdida de carga,tensión de impedancia y una serie de parámetros de frecuencia.

YCTC-9901 El instrumento de ensayo de la capacidad característica del transformador tiene las características de ser pequeño, conveniente de operar, de una medición precisa y de una buena estabilidad.

Función:

• Prueba de la capacidad de varios tipos de transformadores de distribución.
• Prueba varios tipos de transformadores sin carga de corriente, sin pérdida de carga, voltaje de cortocircuito, pérdida de carga y otros parámetros.
• La tensión de ensayo se ajusta automáticamente (ensayo sin carga con tensión no nominal), la corrección de corriente (ensayo de carga con corriente no nominal),la corrección de la distorsión de la forma de onda (distorsión de la forma de onda de voltaje en el ensayo sin carga),corrección de frecuencia (corrección de la impedancia de frecuencia de la fuente de ensayo, corrección de la pérdida de tensión y sin carga), corrección de la temperatura de referencia.
• Indicar la existencia de defectos locales en el circuito magnético del transformador según los resultados de los ensayos sin carga del transformador monofásico.
• Indicar si la forma de onda de voltaje de la fuente de alimentación de ensayo de carga está calificada.
• Medición en tiempo real de seis señales 2-51 histograma armónico.
• Amplia gama de medidas limitadas.
• Color TFT, alto brillo, amplio rango de temperaturas de cristal líquido, ofreciendo un menú completo en inglés e instrucciones de operación.
• Baterías recargables de alta energía.
• Es una microimpresora.

Especificaciones:

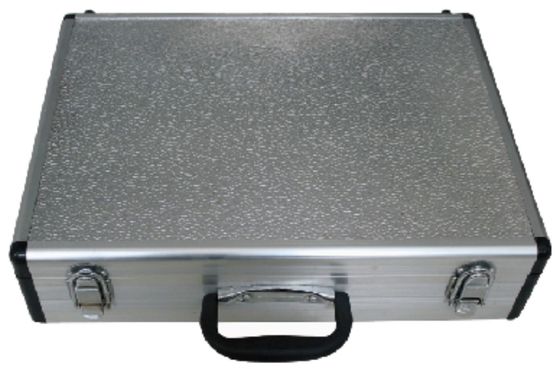

YCTC-9901Instrumento de ensayo característico de la capacidad del transformador incluye el chasis principal y una caja de accesorios.La caja de accesorios está hecha de aluminio.Se utiliza para sujetar líneas de ensayo, pinzas y otros accesorios.
