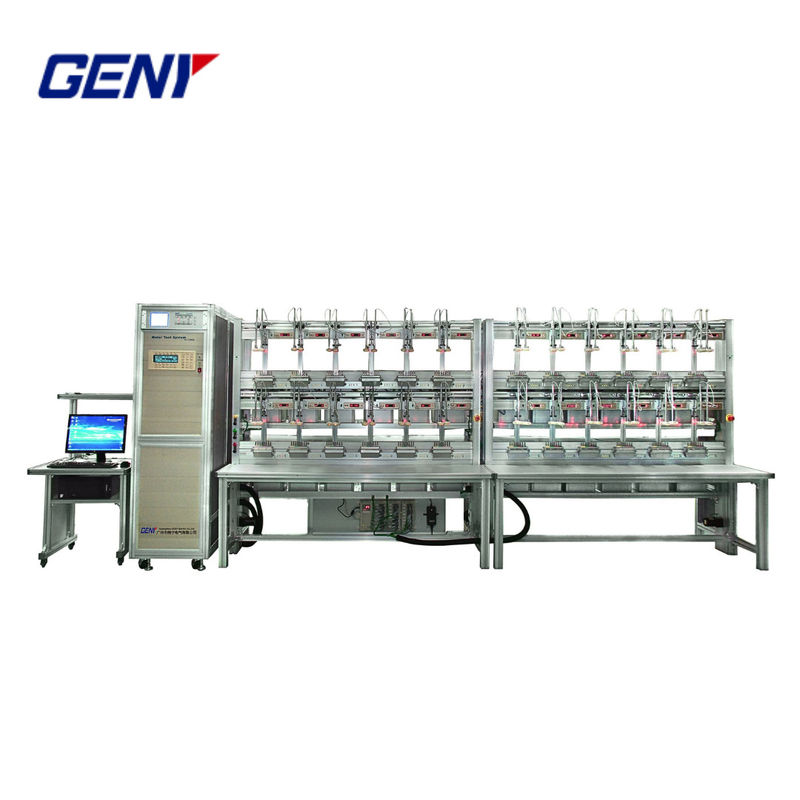

De trabajo fijoTres fasesBanco de ensayo del medidor

El sistema de ensayo del contador YC1893D es un sistema de ensayo totalmente automático para el ensayo y calibración de contadores de energía eléctrica monofásicos y trifásicos, que consta de:


• Fuente de energía trifásica
• Medidor estándar de referencia de tres fases
• Las placas de ensayo de suspensión del medidor para ensayo de ambos medidores de una fase y de tres fases
• Sistema de ensayo de función del medidor inteligente (voltadas fijas, sonda óptica, ensayo de control de relé y caja de control de ondulación como opción)
• Otras piezas necesarias
• PC y software que controlan todo el sistema


El sistema de ensayo del medidor YC1893D cumple plenamente la norma IEC 60736 y es adecuado para ensayar medidores de acuerdo con las siguientes normas:


• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
• Se trata de un sistema de control de la calidad.
• En el caso de los productos de la categoría II, el valor de los productos de la categoría III será igual o superior al valor de los productos de la categoría III.
• Se aplican los siguientes requisitos:

Características

• El sistema de ensayo del medidor puede medir medidores mecánicos, medidores mecánicos electrónicos y medidores electrónicos mediante operación automática, semiautomática o manual.
• Material de aleación de aluminio, ligero, fuerte y resistente a la corrosión.
• Marca automática del rotor de posicionamiento del disco del medidor mecánico, con mayor eficiencia.
• El balanceo de las cabezas de escaneo simplifica el control.
• Completación totalmente automática de los siguientes ensayos:
  • Prueba de exactitud en los cuatro cuadrantes (energía activa, reactiva y aparente)
  • Repetibilidad del ensayo de error
  • Prueba de arrastre (prueba sin carga)
  • Prueba de corriente de arranque
  • Prueba de marcado (prueba de registro)
  • Prueba de la constante del medidor
  • Prueba de la cantidad de influencia (tensión, desequilibrio de tensión, frecuencia, distorsión armónica, secuencia de fase inversa).
  • Calibración de un medidor estándar de referencia con una precisión inferior a la del estándar de referencia utilizado
  • Precalentamiento
  • Bajas y interrupciones
  • Prueba de contadores monofásicos en condiciones de manipulación
  • Subármonicas según las normas CEI
  • Armonías impares según las normas de la CEI
• Medir las diferentes constantes de los metros de forma sincronizada.
• Con la función de protección de sobrecarga, circuito de corto voltaje y circuito de corriente abierta.

Especificación técnica

El banco de ensayo tiene múltiples posiciones hasta 24 metros, 0,02% de clase de precisión Sistema de ensayo de medidores trifásicos con TIC,con sistema de comunicación de puertos serie múltiples para comunicación paralela para ensayo de medidores inteligentes.

• Fuente de alimentación

• Fuente de energía

Diagrama estructural del banco de ensayo del medidor estacionario
